Inom området för modern precisionsmaskintillverkning har mitthålet, som den grundläggande positioneringsreferensen för CNC-programmering, alltid varit en nyckellänk i arbetsstyckets fastspänningsstrategi. Även om den nuvarande GB/T145-standarden har använts i decennier, med populariseringen av fem-axellänkningsbearbetningscenter, är dess samordnade optimering med CNC-teknik fortfarande värd en-djupgående diskussion.
Tre kärnfunktioner i mitthålet vid CNC-bearbetning
Den första är positionering: genom mitthålen i båda ändarna för att skapa en enhetlig och fast mittlinje, så att andra funktioner kan bearbetas senare och noggrannheten kan bibehållas.
Den andra är att underlätta fastspänningen, för att bära arbetsstyckets vikt och skärkraft.
Det tredje är att ansluta andra delar genom det gängade mitthålet, eller för att underlätta lyft.

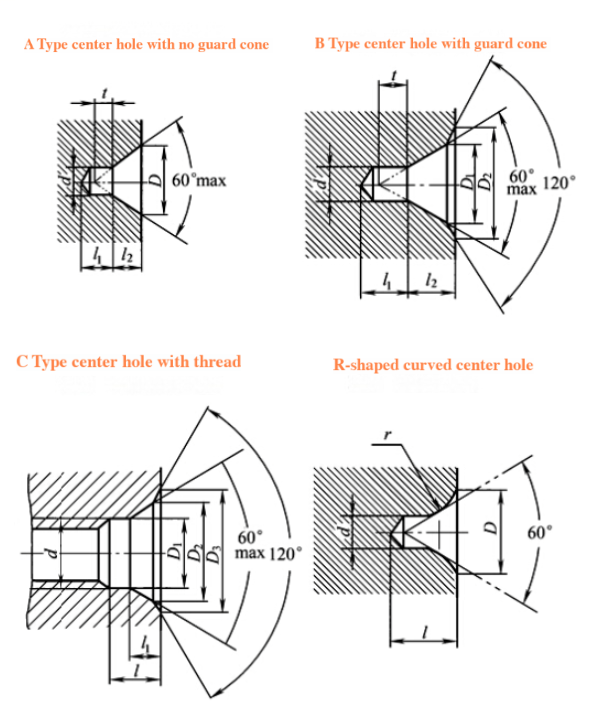

Låt oss sedan titta på de vanliga typerna av mitthål: GB/T145-standarden anger fyra typer: A, B, C och R. De visas i följande figur:
Mainstream centerhåltyper och CNC-processkompatibilitet
Specialapplikation av tysk standard DIN332 mitthål i CNC-fält
Tyska verktygsanvändare bör vara särskilt uppmärksamma: DIN332-C-typen använder 60 graders huvudkonvinkel + 30 graders extra konvinkeldesign, som perfekt matchar HSK-chucksystemet i Hardinge CNC-svarv. Dess gängade hål av D-typ stödjer snabb omkoppling av modulära armaturer, vilket är särskilt lämpligt för flexibla produktionslinjekrav, såsom differentialhus för fordon.
CNC process parameter beslutsmatris
En omfattande utvärdering krävs när du väljer specifikationen för mitthål:
Beräkning av minsta diameter på axeländen och interferensområdet för verktygshållaren
Centrifugalkraftskompensation orsakad av arbetsstyckets kvalitet (formel: F=mω²r)
Skärkraftsimuleringsanalys (Mastercam skärkraftsmodul rekommenderas)
Benchmark-likformighet för kumulativa fel i flera processer
Till exempel, vid bearbetning av vindkraftsspindlar (material 34CrNiMo6), är det att föredra att använda mitthål av B-typ med PVD-belagda hårdmetallspetsar, och använda konstant linjär hastighetsskärning (Vc=180m/min) i grovsvarvningssteget, och byta till CBN-verktyg för spegelsvarvning under finbearbetning.
Integration av Frontier-teknologi
Det nuvarande intelligenta CNC-systemet har uppnått:
Visuell inspektion kompenserar automatiskt för slitage på mitthålen (CCD-noggrannhet ±2μm)
Förutsägelse av klämdeformation baserat på digitala tvillingar
Kylningsprocess för flytande kväve för centrumhål under bearbetning av titanlegeringsdelar
Dessa innovationer integrerar traditionella standarder på djupet med CNC-bearbetning och fortsätter att främja genombrott inom precisionstillverkning.(文章来源:iMechanics机械)
