Inom flygindustrin kräver stora strukturella komponenter-som flygkroppssektioner eller robotbasenheter-ofta flera vändningar och om-fixering under bearbetning. Varje gång delen åter-spänns, sker minutförskjutningar. Även om de är individuellt försumbara, kan dessa förskjutningar avsevärt feljustera slutmonteringsfunktioner såsom monteringshål och referensytor.
Utmaningen
Huvudproblemet är ackumulerat positioneringsfel:
Datumdriftinträffar med varje åter-klämma på grund av skillnader i spännmoment, lätt fixturrörelse eller fixturförvrängning.
Koordinatstaplinginnebär att varje ny installation bygger på tidigare små fel.
Även<0.01 mm mismatches become critical when the final assembly tolerance is tight and the part is large.
Lösningsstrategi
En integrerad metod utvecklades för att eliminera kumulativa fel:

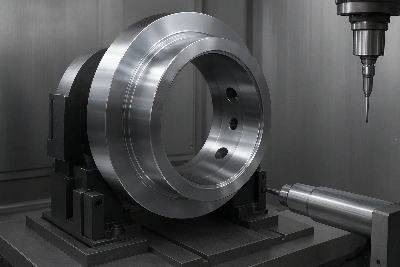

Anpassad modulär armaturdesign
Fixturer konstruerades med en kombination av primära datumytor, sekundära inriktningsfunktioner och justerbara shims. Den här designen tillåter minimalt omplaceringsfel och-fixturkorrigering under om-klämning.
Fler-ansiktsbearbetning i en enda installation
Genom att använda utökade-längdverktyg och 5-axlars räckvidd färdigställs stora ytor och referensfunktioner i en uppsättning när det är möjligt-och minskar återskapandet av koordinater.
Optical Tool Alignment + Under-Process Probing
Efter varje vändning återställer optisk kantdetektering-verktygsdata till huvudreferensen. Detta följs av en-maskinundersökning av kritiska funktioner för att automatiskt justera verktygsbanan baserat på uppmätta offsetdata.
Resultat
| Särdrag | Före implementering | Efter implementering |
|---|---|---|
| Ackumulerad datumdrift | >0,015 mm | < 0.005 mm |
| First-Pass Yield | ~80% | > 98% |
| Omarbetning på grund av feljustering | Frekvent | Mycket sällsynt |
Om du stöter på toleransavvikelser i stora 5-axlar, säkerställer denna process-anpassade fixturer, minimerade inställningar och justerad digital kompensation att bearbetningsprocessen bygger in stabilitet i detaljen, inte fel i datumet.
