I moderna flygplan behöver den yttre huden ofta kombinera minimal vikt med aerodynamisk integritet. Vissa av dessa paneler är bearbetade så tunna som0,3 mm-tjocklekar som traditionellt anses vara för ömtåliga för konventionell CNC-fräsning.
Utmaning
Att bearbeta sådana tunna aluminiumskinn är en tightlina promenad: även en liten fluktuation i skärkraften kan tränga igenom panelen eller orsaka fula rynkor. Verktygsskrammel, klämtryck eller termisk distorsion kan förstöra delen omedelbart.
Lösning
En skiktad lösning utvecklades som kombinerar avancerad fixtur, skärprecision och bearbetningsstrategi:
Ultra-Shallow Depths of Cut (DOC)
Använde mikro-frästekniker-0,01 mm skärdjup och lätta radiella genomgångar för att minimera spänningar och undvika grader eller ytförvrängning.

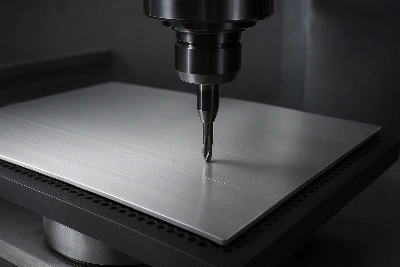

Vacuum Hold-Down Fixture
Vakuummontering med stor-yta ersatte traditionell klämning och ger jämnt stöd utan kantdeformation eller koncentrerade tryckpunkter på huden.
Efterbehandling med hög-hastighet
High spindle speeds (>30 000 varv/min) tillsammans med pinnfräsar i hårdmetall med liten-diameter säkerställde en skarp ytfinish och minimerad mekanisk belastning på det tunna materialet.
Resultat
Inga panelbrott eller rynkor observerade i över 100 bearbetade skinn.
Ytfinish uppnådd Ra Mindre än eller lika med 0,3 µm, lämplig för aerodynamiska och kosmetiska standarder.
Effektiviteten förbättrades: vakuumfixturinställningarna var snabbare och ingen omarbetning krävdes på grund av paneldeformation.
