Fallbakgrund: Smärtpunkter inom industrin vid bearbetning av suturnålssvans

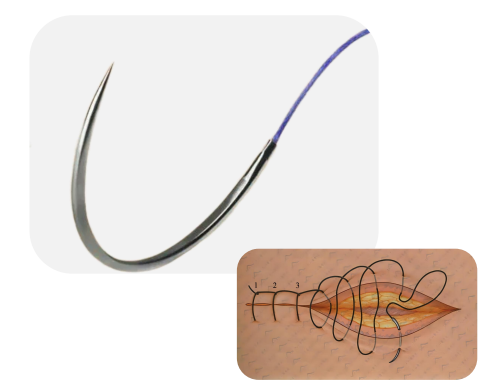

Inom området medicinsk utrustning används 420 suturnålar av rostfritt stål i stor utsträckning vid kirurgiska operationer på grund av deras slitstyrka, korrosionsbeständighet och biosäkerhet. Dock måste svansen bearbetas med ett blindhål med en diameter på 0,2 mm (för gängning och fixering), och den traditionella skärprocessen står inför tre stora utmaningar:
1. Stort håls koncentricitetsavvikelse(påverkar gängtillförlitligheten);
2. Överdriven grovhet i hålväggen (Ra>0,8 μm är benägen för kvarvarande föroreningar);
3.Låg bearbetningseffektivitet(en bit tar upp till 30 minuter).
"Otillräcklig mikro-bearbetningsnoggrannhet i medicinsk utrustning" har blivit en viktig flaskhals som begränsar lokaliseringen av-suturnålar.
BISHENlösningar: Ultraljudsprecisionsteknik rekonstruerar processlogik
Som svar på problemet med mikro-hålsbearbetning av 420 rostfritt stål (HV580), föreslog BISHEN-lösningar "ultraljudstekniken för precisionsgravering och fräsning", som fick genombrott genom tre innovationer:
Hög-reducering av ultraljudsvibrationer: 20 kHz ultraljudsamplitud minskar skärkraften med 65 %, vilket undviker materialdeformation och kantgrader;
Dynamisk kompensation för verktyg på mikron-nivå: Real-korrigering av verktygsavböjning, blindhålets koncentricitetsfel kontrolleras inom ±2μm;

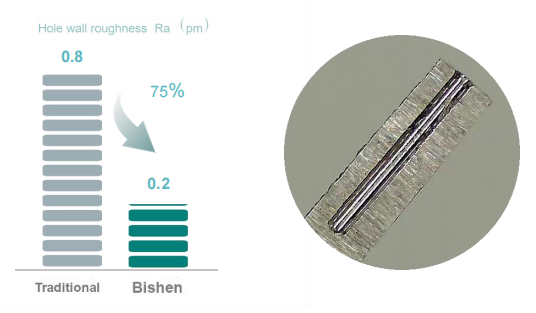

Anpassat skärparameterbibliotek: Passar de hårda och spröda egenskaperna hos rostfritt stål, bearbetningsytans grovhet är stabil upp till Ra0,2μm.
Resultatjämförelse: effektivitet och kvalitet är båda förbättrade
Jämfört med traditionella bearbetningslösningar optimerar BISHEN-lösningar avsevärt produktionseffektiviteten:
Effektiviteten ökade med 60 %: bearbetningstiden för enstaka-bitar reduceras från 30 minuter till 12 minuter;
Avkastningen ökade till 98 %: Hålväggen har inga grader eller mikrosprickor, i linje med ISO 13485 standarder för medicinsk utrustning;
Kostnaden minskade med 40 %: verktygslivslängden förlängs med 2 gånger, vilket minskar frekvensen av stilleståndstid och verktygsbyte.
Branschförlängning: Hur möjliggör tekniken medicinsk precisionstillverkning?
BISHEN Solutions ultraljudsteknik har utökats till fler hög-värde-fält:
Endoskop mikrorör av rostfritt stål (0,3 mm bearbetning av inre hål);
Porös struktur hos ortopediska implantat (bländarnoggrannhet ±5μm);
Minimalt invasiv kirurgisk bladkantspolering (Ra<0.1μm mirror effect).
Om BISHEN
BISHEN(Bishen Technology) har varit djupt engagerad i hög-materialprecisionsbearbetning i 15 år, med fokus på att tillhandahålla "superhårda materialmikro-bearbetningslösningar" för den medicinska, halvledar- och optiska industrin.
