Bearbetar produktegenskaper

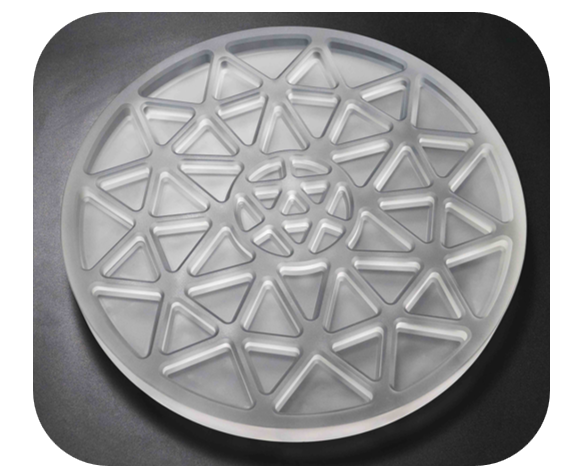

Bearbetningsobjektet är en reflekterande lins av kvartsglas med en specifikation på D408x20,5 mm. Kärnbearbetningskravet är hålrumsfasningsprocessen. Denna lins är en speciell optisk komponent för astronomisk observationsutrustning och måste samtidigt uppfylla de höga-precisionsstandarderna på 0,02 mm kontur och Ra0,8 μm ytjämnhet.
Smärtpunkter för industribearbetning
Inom området för avancerad-tillverkning av optiska enheter finns det tre stora tekniska hinder för bearbetning av kvartsglas under lång tid:
Problemet med kantkollaps orsakad av materialets sprödhet (traditionell kantkollapsmängd 0,433 mm)
Det är svårt att stabilt uppfylla standarden för icke-sfärisk ytkonturnoggrannhet
Risken för skador under-ytan orsakade av skärande värmeackumulering
När ett företag använder traditionell slipteknik tar det mer än 8 timmar att bearbeta ett enda stycke och kan fortfarande inte stabilt uppfylla kraven på grovhet. Skrotandelen är så hög som 35 %, vilket allvarligt begränsar massproduktionsprocessen av-optiska instrument av hög kvalitet.
Innovation avMITTLösning
Med tanke på de fysikaliska och kemiska egenskaperna hos kvartsglas har MID R&D-team implementerat två viktiga tekniska genombrott:
Multi-ultraljudsgrön fräsningssystem: integrerade funktioner för axiell vibration och radiell kompensation
Variator ultraljudsbehandlingsteknik: stabil amplitudkontroll i området 4-6μm
Processuppgraderingsresultat
Faktisk produktionsdata visar att lösningen uppnår fler-prestandaförbättringar:

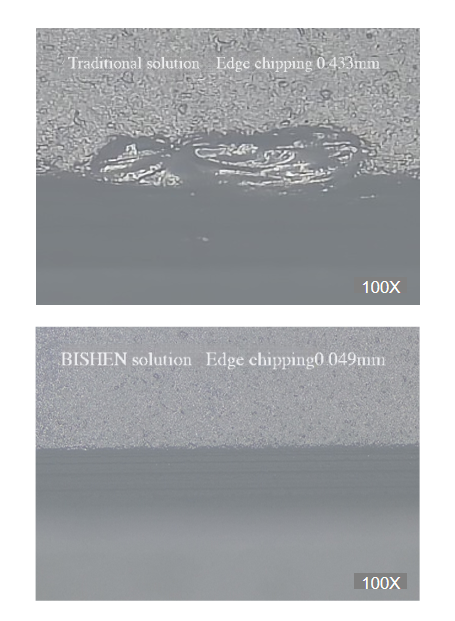

1. Kantkollapskontroll: 0,049 mm (minskning med 88,7 %)
2. Ytkvalitet: Ra＜0.6μm (25 % bättre än industristandarden)
3.Konturnoggrannhet: 0,015 mm (ökning med 33,3%)
4.Bearbetningseffektivitet: arbetstiden för enstaka-bitar reduceras till 3,2 timmar
Speciellt när det gäller kontroll av värmepåverkan sjunker temperaturen i skärzonen för arbetsstycket med 42 grader, vilket effektivt undviker potentiella skador som mikrosprickor.
【OmMITT】
Med mer än 10 års erfarenhet av precisionstillverkning,MITThar fokuserat på forskning och utveckling av speciella processer som ultraljudsbearbetning och lasermikrobearbetning, och betjänar tillverkningsföretag inom flyg, optiska instrument och andra områden, och har nu blivit den föredragna lösningsleverantören för hög-bearbetning av spröda material.
