Vid precisionsmekanisk montering är installationsriktningen för runda muttrar (GB/T812 rundmutterstandard) ofta ett ämne för diskussion. Nedan har jag sammanfattat de viktigaste punkterna för din referens.

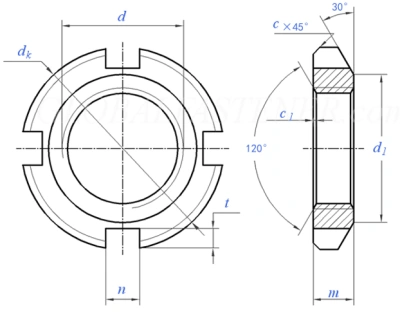

1. Strukturella egenskaper hos runda nötter
Ena sidan av den runda muttern har en stor 30 graders avfasning (30 graders fasmutter), som huvudsakligen används för axelfixering.

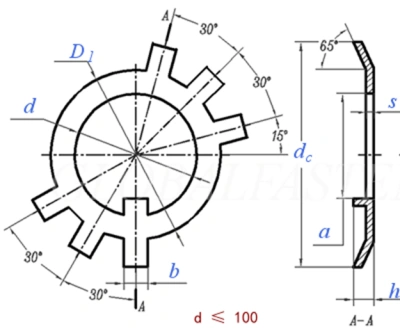

2. Parning med låsbrickor
I praktiken används runda muttrar vanligtvis tillsammans med en låsbricka (GB/T858 låsbricka) för att uppnå anti-lossning (anti-metoden för att lossa mutter):
Brickan har flera flikar och en 65 graders vinkel;
Enligt standarderna matchar brickans dimension D1 dimensionen d1 för den runda muttern;
Därför måste den stora avfasade sidan av den runda muttern paras ihop med låsbrickan.
👉 Med andra ord, när en rund mutter och låsbricka används tillsammans ska den avfasade sidan vara vänd mot den fastklämda komponenten.
3. När låsbrickor inte används
Ibland används inte låsbrickor. Till exempel:
Använderdubbel rundmutterlåsningför anti-lossning;
Inget anti-lossningskrav, bara åtdragning av en enda rund mutter.
Spelar installationsriktningen fortfarande någon roll i sådana fall? Svaret är: ja, det finns fortfarande överväganden.
4. Ytterligare överväganden för installationsriktning
Mutter vinkelrätt tolerans:
GB/T812-standarden specificerar vinkelrättskrav för den avfasade sidan, men inte för den motsatta sidan.

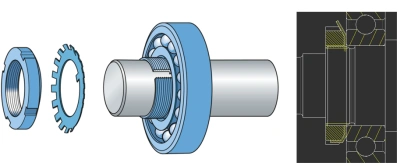

Installation av lagerlåsmutter:
I sammansättningar såsom lager är det i allmänhet önskvärt att komponenten som pressas mot lagret inte sträcker sig förbi den inre lagerdiametern. I sådana fall är det rimligare att placera den avfasade sidan mot den fastklämda komponenten.
Om monteringen inte har några sådana begränsningar är installationsriktningen inte strikt kritisk.(文章来源:iMechanics机械)
