Kulblästring är en mycket använd ytbehandlingsteknik för att förbättra prestandan hos precisionskomponenter. Grundprincipen innebär att man bombarderar en komponentyta med otaliga sfäriska medier med hög-hårdhet med hög hastighet under kontrollerade förhållanden, vilket orsakar lokal plastisk deformation. Även om de liknar processer som sandblästring och kulblästring, som skiljer sig i media och parametrar, följer kulblästring en unik kallbearbetningsmekanism. Den här artikeln fokuserar påskottpenningsom en representativ process.
Hur förändrar kulblandning en komponents yta?

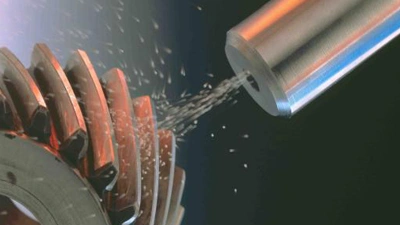

Under kulblästring slår ett stort antal höghastighetsmedia mot ytan, bildar små fördjupningar och inducerar plastisk deformation i ytskiktet. Såvida inte den ursprungliga ytjämnheten är relativt hög (Ra > 6,3 μm), processen typisktökar ytjämnheten.
Detta väcker en vanlig motsägelse: ökad grovhet korrelerar ofta medminskad utmattningsstyrka, vilket framgår av beräkningar av utmattningslivslängd som inkluderar korrigeringsfaktorer för ytjämnhet.
Å andra sidan är kulblästring också enbeprövad metod för att förbättra utmattningshållfastheten, även utan att ändra materialet eller delens geometri. Hur kan båda dessa påståenden vara sanna?
De två förstärkningsmekanismerna: Stress-baserad och strukturell
Den uppenbara motsägelsen löses genom att förstådubbla förstärkningsmekanismeratt shot peening erbjuder:
Förstärkning av resterande tryckspänning

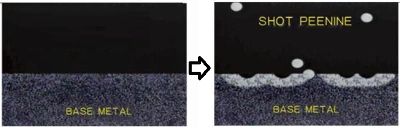

När blästringsmediet träffar ytan genomgår det yttre skiktet plastisk deformation, medan det inre skiktet förblir elastiskt. Efter stöten begränsas den plastiskt deformerade ytan av det underliggande elastiska lagret, vilket resulterar i enstabilt kvarvarande tryckspänningsfält.
Denna tryckspänning motverkar dragkomponenten av cykliska belastningar, fördröjer eller undertrycker initieringen och tillväxten av utmattningssprickor.
Denna effekt är särskilt fördelaktig när redan-existerande mikrosprickor eller defekter finns, eftersom tryckspänningen hjälper till att "stänga" dessa sprickor, vilket avsevärt minskar risken för utmattningsfel.
Mikrostrukturell förfining
Effekterna med hög-densitet leder också till betydande mikrostrukturella förändringar i materialet:
Ytkornsförfining och ökad dislokationstäthet
Bildning av underkornsstrukturer
I material som austenitiska stål,martensitisk fastransformationkan inträffa, vilket lägger till transformations-inducerad förstärkning
Hindrad glidning inom kristallgittret, begränsar deformation mellan den härdade ytan och den inre matrisen
Dessa transformationer förbättrar ythårdheten, slitstyrkan och fördröjer utmattningssprickbildning.
Är skottpenning alltid effektivt? Endast med korrekt processdesign
Medan shot peening kan förbättra utmattningsstyrkan genom20 % till 60 %, dess effektivitet beror på noggrant kontrollerade processparametrar. Faktorer som påverkar resultatet inkluderar:
Medietyp, storlek, form
Blänningstryck och hastighet
Anslagsvinkel och riktning
Täckningsgrad och repetitionscykler
Komponentens initiala yttillstånd
Med andra ord,skottpenning är inte så enkelt som det ser ut. Dåligt kontrollerade parametrar kan resultera i för tidig skada snarare än förbättring.
Slutsats
Shot peening introducerarfördelaktiga kvarvarande tryckspänningarochmikrostrukturella förbättringarsom avsevärt förlänger komponenternas utmattningslivslängd och slitstyrka.
Även om det ökar ytjämnheten uppväger de övergripande fördelarna ofta nackdelarna-om processen är korrekt optimerad. För industrier som flyg-, bil- och högpresterande maskiner förblir kulblästring ett viktigt verktyg i strävan efter tillförlitlighet och hållbarhet.(文章来源:iMechanics机械)
