När du fräser ett vingskinn eller flygkroppsram från en monolitisk platta ser delen stel ut på skärmen men beter sig som en fjäder på maskinen. Timmar av skärande, ojämn värme och spänningsutlösning kan flytta tunna väggar med tiondels millimeter-tillräckligt för att monteringen misslyckas. Det enda sättet att hålla specen är att planera för rörelsen och kompensera i realtid.

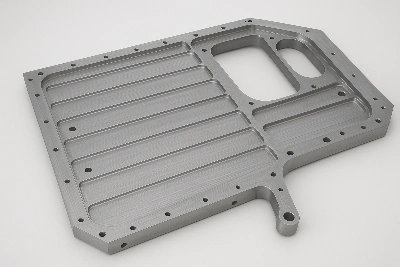

Varför det är svårt
Stort sopat område, tunna väggar:Höga materialavlägsningshastigheter skapar temperaturgradienter; tunna revben reagerar snabbt på värmetillförsel.
Långa cykeltider:Verktyg, spindel och fixtur avviker från termisk tillväxt-även om maskinen är "varm".
Frisättning av resterande stress:När fickorna öppnas "andas" paneler, vilket gör att lokalt fjädrar-in/springer ut-.
Misslyckande lägen vi ser
Efter-klippning tillbakasom pressar hudens tjocklek ur tolerans.
Lokal vågighetpå revben/förstyvningar från steg-över värmeackumulering.
Hål/slitspositionsdriftnär särdrag skärs innan det omgivande beståndet stabiliseras.
Processkontroller som fungerar
Temperaturövervakning i realtid-:Bonded RTDs på fixturen + spindel termisk modell; larm utlöser flödesöverstyrning och uppehålls-/kyla-fönster.
Maskinkompensation:Dynamisk verktygslängd/skalkompensation kopplad till maskintermisk kartläggning; sluten-slinga sondering för att åter-nollställa kritiska datum i mitten av-cykeln.
Zonindelningsstrategi:Dela panelen i termiska zoner. Grova motstående zoner omväxlande (A↔C, B↔D) för att balansera värme och spänningsfrigöring.
Skärningsstrategi:Hög-effektiv grovbearbetning med lätt radiellt ingrepp, konsekvent spåntjocklek och kontrollerad nedtrappning- för att undvika hot spots.
Kylvätska och lufthantering:Hög-flödesknivar + riktade luftknivar för att evakuera spån från djupa fickor; minska återskärningsvärmen.
Stabiliseringspass:Halv-avsluta till nära nätet, tillåt en tidsinställd avslappning, åter-prob och avsluta sedan med lätta, kalla pass först efter att tempen återgått till baslinjen.
Fixering:Vakuum + stift-lokatorer med kompatibla stöd under tunna fack; vridmoment-begränsad fastspänning för att förhindra "utskrift" och förvrängning.
Fallstudie: One-Wing Web, 2,8 m × 1,1 m, Al-Li-platta
En europeisk flygplansleverantör krävde revbenstjocklek±0,05 mmoch slot sann positionMindre än eller lika med 0,08 mmefter full bearbetning. Inledande försök dök upp till0,18 mmfjädring i de tunnaste vikarna.
Vad förändrades:
Lade till fyra fixtur-RTD:er och en spindeltermisk sensor; skapade en temperaturgrind klΔT Mindre än eller lika med 2,5 gradermellan fixtur och lager innan avslutning.
Omordnade verktygsbanor till en-korsad zonplan; insatt12 minuterutjämningspauser per kvadrant.
Bytte till pinnfräsar med 6-flöjtvariabel-delning för halvfinish och reducerat radiellt ingrepp till12–15%med högre matning för att hålla chips tunna och sval.
Mitt-avkänning av sex kontrolldatum; tillämpad+0.0006 skalai X lokalt (maskinkompensation) för sista passet.
Resultat:Maximal post-avvikelse minskade till0,046 mmpå revben och0,06 mmpå spårposition-grönt över alla inspektionspunkter.
Praktisk checklista (spara detta)
Sätt på temperatursensorerfixtur, lagerkant och maskinpelare.
Definieratermiska hållpunkterinnan kritisk avslutning.
Alternativa grovbearbetningszoner; töm aldrig intilliggande fack sekventiellt.
Tvinga spån evakuering;åter-skär flis=värme.
Halv-avslut → slappna av →åter-undersöka→ avsluta ljus.
Loggaverktygsslitage kontra temperatur; förebygga efterbehandling med färska verktyg.
Verifiera CMM medpå-maskinsonderingmål för att fånga avdrift tidigt.
Subtilt men viktigt
Termisk kompensation är inte en enda funktion; det är en orkestrering av avkänning, sekvensering och lätt finish. Rätt gjort, stora tunna-väggpaneler för flygplanet lossnar från maskinspecifikationen utan tunga-omarbetningar-och de förblir i tolerans efter nedkylning-.
