I processen med precisionsbearbetning av metall stöter jag ofta på designritningar som har mycket skarpa inre hörn, djupa och smala spår eller hålrum med helt räta vinklar. Även om dessa konstruktioner kan verka rimliga i en 3D-modell, är de direkt begränsade av verktygsgeometrin i faktisk CNC-bearbetning.
1. Fysiska begränsningar av verktygsdiameter
Verktyg är inte oändligt tunna; de har alltid en diameter. Till exempel är den minsta diametern för en vanlig pinnfräs ca1 mm(tunnare verktyg går sönder).Detta betyder:

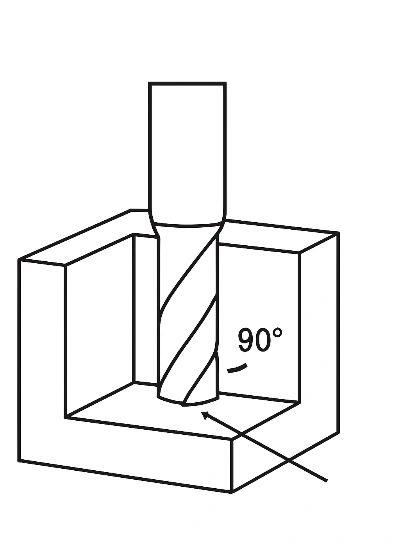

- Inre hörn av kaviteter kan inte bearbetas till en perfekt rät vinkel och kan bara "fräsas" till rundade hörn.
- Ju djupare spåret är, desto sämre är verktygets styvhet, vilket ökar risken för vibrationer och deformation.
2. Tumregler för design med rundade hörn

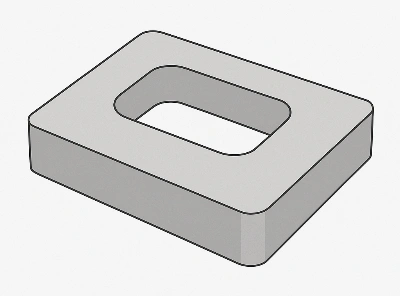

Baserat på vår praktiska erfarenhet, om kavitetsdjupet är9 mm, rekommenderas att den inre hörnradien utformas så att den är större än eller lika med3 mm(cirka 1/3 av djupet). Detta gör att verktyget kommer in smidigt utan överdrivet slitage under bearbetningen.
3. Djupa spår och verktygsstyvhet
Många designers föredrar att designa spår som är både djupa och smala. Det är dock viktigt att förstå att ju längre verktyget är, desto sämre är dess styvhet, vilket gör det mer benäget att böjas under skärning, vilket kan leda till:
- Minskad måttnoggrannhet i botten av skåran.
- Dålig ytfinish.
- Även verktygsbrott, vilket ökar kostnaderna.
4. Rekommendationer för designers och upphandling
Att ta hänsyn till verktygens geometriska begränsningar under ritningsfasen ger flera direkta fördelar:
- Designen är lättare att implementera, vilket minskar modifierings- och kommunikationstiden.
- Undviker extra kostnader på grund av "obearbetbara" konstruktioner.
- Förbättra leveranseffektiviteten.
Det är därför många kunder i Europa och USA lägger särskild vikt vid rundade hörn och spårbredder under design, medan vissa inhemska fabriker och designers ofta förbiser dessa aspekter.
Praktisk slutsats:
Vid precisionsbearbetning bestämmer verktygsgeometrin om en design kan tillverkas. Genom att följa den enkla principen om"hörnradie Större än eller lika med 1/3 av hålrummets djup och undviker alltför djupa/smala slitsar,"många bearbetningsproblem kan undvikas.
Bishens erfarenhet
På Bishen tillämpar vi denna princip tidigt i processen genom att granska kundritningar och föreslå radie- och spåroptimeringar innan bearbetningen påbörjas. Detta förhindrar inte bara kostsamma omkonstruktioner utan är också i linje med förväntningarna hos många europeiska och amerikanska tillverkare, som värdesätter effektiv tillverkningsbarhet, stabil kvalitet och pålitliga ledtider.
