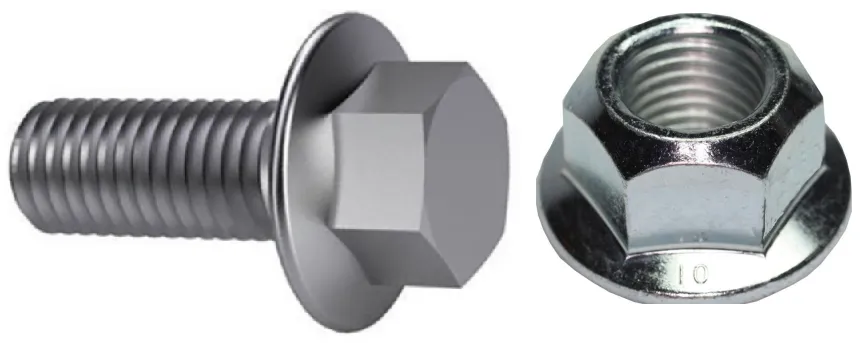

Flänsbult/mutter, som visas i figuren nedan, ersätter formen för bult/mutter + packning och blir mer och mer populär.
Vi vet att vi i traditionell mening lägger en packning under bulten/muttern, och dess huvudsakliga syfte är att fördela belastningen och förhindra skador orsakade av för högt tryck på fogytan. Flänsplattan som lagts till under flänsbulten/muttern har faktiskt samma syfte. Så varför är denna design ett bättre val?
Metoden vi är bekanta med och oftast används för att kontrollera bultspänningen är fortfarande den indirekta styrmetoden genom vridmoment, men vi vet också att denna metod inte är särskilt noggrann för att kontrollera axiell spänning, eftersom det mesta av vridmomentet används för att övervinna friktionen mellan kontaktytan och gängan under bulthuvudet vid åtdragning, och endast cirka 15 % används för att generera axiell spänning.
Jämfört med bult + packningsformen kan flänsbultar effektivt förbättra variablerna i ovanstående åtdragningsprocess. Låt oss ta en titt.

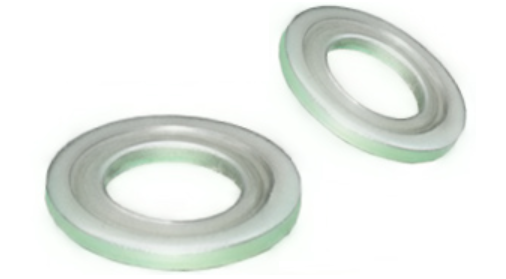

Standardbrickor är vanligtvis mjukare än muttrarna eller bultarna de matchar, och genomgår ofta plastisk deformation under hög tryckspänning, som visas i figuren nedan. När den väl har deformerats kommer klämkraften att minska avsevärt. Muttrarna och bultarna på flänsytan kommer inte att påverkas av detta, eftersom brickytan och bulten/muttern är integrerade och har samma materialhållfasthet.

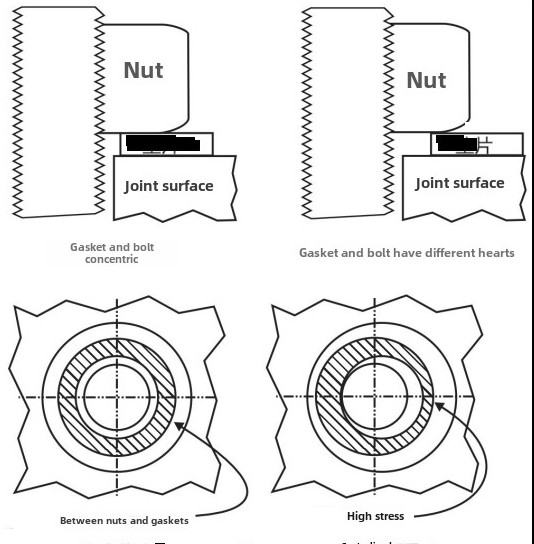

Vissa elever kanske säger, då är det okej att använda härdade packningar, eller hur? Det finns ett annat problem här, det vill säga att packningen är installerad felplacerad. Öppningen i mitten av packningen är vanligtvis mycket större än bultdiametern, eftersom det är nödvändigt att se till att övergångsfilén under bulthuvudet inte rör vid packningen. Förekomsten av detta stora gap kommer att göra att packningen blir excentrisk vid åtdragning, vilket resulterar i lokal spänningskoncentration, vilket ökar risken för fördjupningar och skador på ledytan, som visas i figuren nedan.
Utöver de två ovanstående faktorerna har studier funnit att när man drar åt bultar eller muttrar kommer även packningarna att rotera. Även om det inte är vanligt är det inte lätt att upptäcka när det inträffar. När den väl roterar kan förhållandet mellan det applicerade vridmomentet och bultspänningen ändras. Vid ett givet åtdragningsmoment uppnår inte den faktiska genererade bultspänningen den förväntade effekten.(来源:iMechanics机械)
Sammanfattningsvis har flänsbultar/muttrar uppenbara fördelar jämfört med brickor. Använder du fortfarande brickor?
